魚骨圖，又名因果圖，是一種發現問題"根本原因"的分析方法，其特點是簡捷實用，深入直觀。它看上去像魚骨，問題或缺陷標在"魚頭"外；在魚骨上長出魚刺，上面列出產生問題的各種可能原因。在精益生產管理中，魚骨圖對問題的分析與改善起到很大作用。



了解魚骨圖



由來&定義



魚骨圖最早是由日本管理大師石川馨先生發明的，所以又名“石川圖”。它是QC七大工具之一，也是其中最常用的一個工具。



他在研究中發現，問題的特性總是受到一些因素的影響，通過頭腦風暴法找出因素后，將它們與特性值一起，按相互關聯的關系進行整理，形成一張層次分明、條理清楚，并標出重要因素的“特性要因圖”。因其形狀如魚骨，所以又叫魚骨圖。



魚骨圖出現之前，質量出于統計過程時代，只有工程師掌握著統計方法進行質量管控。魚骨圖及QC工具的出現，扭轉了這一局面，平民化的工具使一線人員也有機會參與質量改善，體會個中樂趣。這也是魚骨圖得以廣泛傳播的重要原因。



作為一種透過現象看本質的分析方法，魚骨圖除了用在質量管理中，也被運用于生產中，用來形象表示生產流程。





三種類型

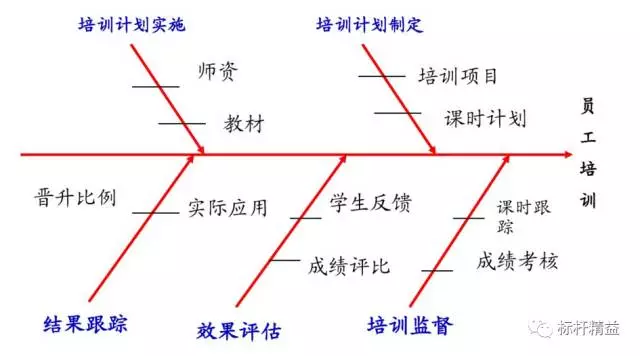

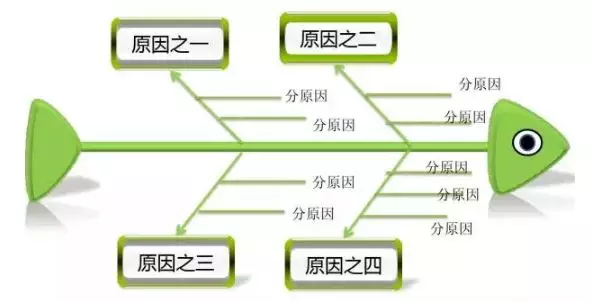

• 整理問題型魚骨圖

各要素與特性值間不存在原因關系，而是結構構成關系

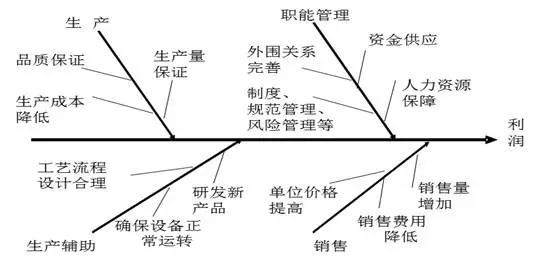

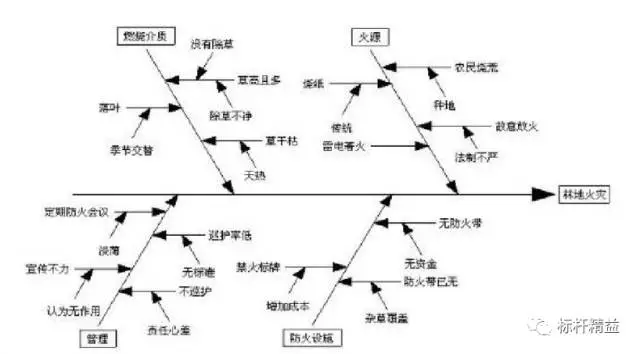

• 原因型魚骨圖

魚頭在右，特性值通常以“為什么……”來寫

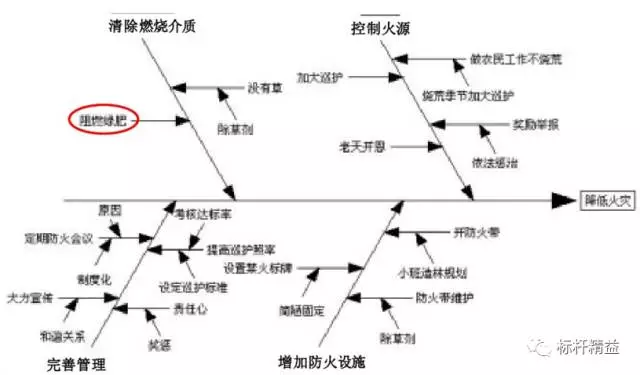

• 對策型魚骨圖

魚頭在左，特性值通常以“如何提高/改善……”來寫





制作魚骨圖



分析問題原因與結構





• 針對問題點，選擇層別方法（如：人、機、料、法、環等）

• 借助頭腦風暴，分別對各層別找出所有可能原因

• 將找出的各要素進行歸類、整理，明確其從屬關系

• 分析選取重要因素

• 檢查各要素的描述方法，確保語法簡明、意思明確



分析過程中，需要特別關注以下要點：

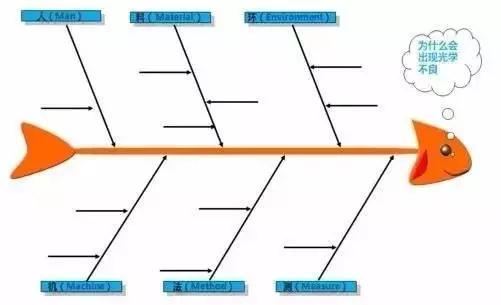

• 確定大要因（大骨）時，現場作業一般從“人機料法環”著手，管理類問題一般從“人事時地物”層別，視具體情況決定。

• 大要因必須用中性詞描述（不說明好壞），中、小要因必須使用價值判斷。

• 腦力激蕩時，應盡可能多而全地找出所有可能原因，而不僅限于自己能完全掌控或正在執行的內容；對人的原因，宜從行動而非思想態度層面著手分析。

• 中要因跟特性值、小要因跟中要因間有直接的原因-問題關系，小要因應該分析到可以直接下對策的地步。

• 如果某種原因可同時歸屬于兩種或以上因素，請以關聯性最強者為準（必要時考慮“三現主義”：現時到現場看現物，通過相對條件的比較，找出相關性最強的要因歸類）。

• 選取重要原因時，不要超過7項，且應標識在最末端原因。



繪制魚骨圖



• 決定問題的特性



簡單來說，特性就是“工作結果”。首先，對團隊成員講解會議目的，然后認清、闡明需要解決的問題，并就此達成一致意見。

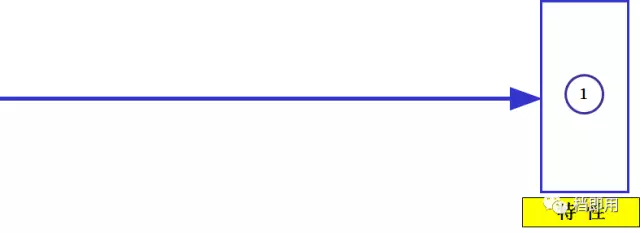

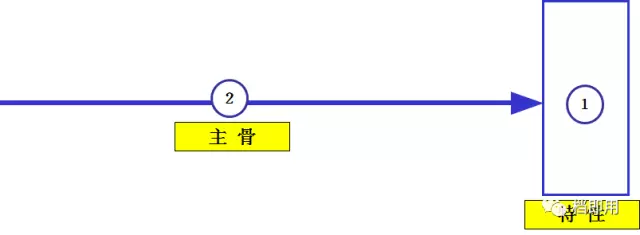

• 填寫魚頭，畫出主骨





特性寫在右端，用四方框圈起來；主骨用粗線畫出，加上箭頭標志。

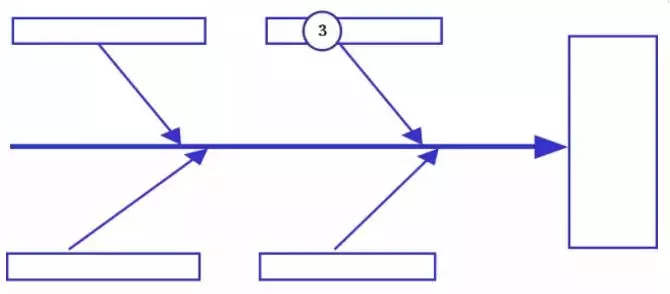

• 大骨和要因



大骨上分類書寫3～6個要因，用四方框圈起來。注意：繪圖時，一般應保證大骨與主骨成60°夾角，中骨與主骨平行。

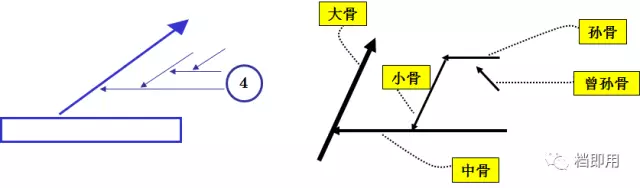

• 中骨、小骨、孫骨



中骨：事實（不從事實開始的話，無法保證要因的真實性）

小骨：要圍繞“為什么會那樣？”來寫

孫骨：要更進一步來追查“為什么會那樣？”





• 記入中骨、小骨、孫骨的“要點”



要因應記入“沒有對策的反饋”，建議采用“主語＋謂語”的形式，同時反復尋找問題原因。

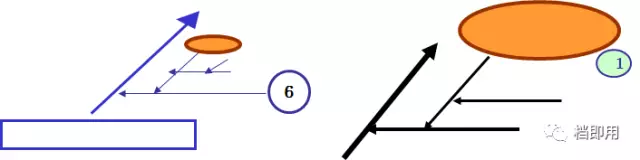

• 深究要因



深究要因不一定非要找到最后的要因，而應該考慮對特性影響的大小和對策的可能性，追查要因時，要由全員討論決定。將深究的要因稱為“主要因”，用〇標記。決定復數的“主要因”時，從“真要因”“和有效對策有關的要因”中解析，按順序用〇標記，標注NO.。



• 記入關聯事項

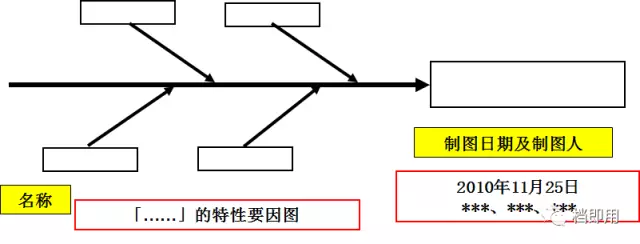

在制成的魚骨圖下欄標注名稱、制圖日期、制圖人姓名。





使用步驟



• 查找要解決的問題；

• 把問題寫在魚骨的頭上；

• 召集同事共同討論問題出現的可能原因，盡可能多地找出問題；

• 把相同的問題分組，在魚骨上標出；

• 根據不同問題征求大家的意見，總結出正確的原因；

• 拿出任何一個問題，研究為什么會產生這樣的問題；

•  針對問題的答案再問“為什么”，至少深入五個層次（連續問五個問題）；

• 當深入到第五個層次后，認為無法繼續進行時，列出這些問題的原因，而后列出至少20個解決方法。







案例解析



介紹完魚骨圖的“硬貨”，下面來看一個實例吧，感受一下魚骨圖的妙用~

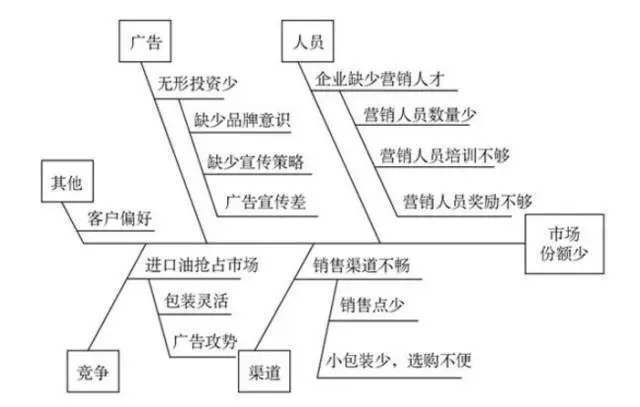

一家煉油廠采用魚骨圖分析法，對市場營銷問題進行了解析。



圖中的“魚頭”表示需要解決的問題，即煉油廠產品在市場中所占份額少。根據現場調查，可以把產生市場營銷問題的原因，概括為5類，即：人員、渠道、廣告、競爭和其它。每一類又包括若干造成這些原因的可能因素，如營銷人員數量少、銷售點少、缺少宣傳策略、進口油廣告攻勢等。



• 第一步：列出原因



將上述5類原因及其相關因素分別以魚骨分布態勢展開。



• 第二步：找出原因



下一步是找出產生問題的主要原因，為此可以根據現場調查的數據，計算出每種原因或相關因素在產生問題過程中所占的比重，以百分?jǐn)?shù)表示。



例如，通過計算發現，“營銷人員數量少”在產生問題過程中所占比重為35%，“廣告宣傳差”為18%，“小包裝少”為25%，三者在產生問題過程中共占78%的比重，可以被認為是導致該煉油廠產品市場份額少的主要原因。



• 最后一步：分析原因



如果我們針對這三大因素提出改進方案，就可以解決整個問題的78%。該案例也反映了“20:80原則”，即根據經驗規律，20%的原因往往產生80%的問題，如果由于條件限制，不能100%解決問題，只要抓住占全部原因20%，就能夠取得80%解決問題的成效。
